Hay muchos tipos diferentes de resistencias disponibles. Para identificar o calcular el valor de resistencia de una resistencia, es importante tener un sistema de marcado. El código de color de resistencia es una forma de representar el valor de la resistencia junto con la tolerancia.

El código de color de la resistencia se usa para indicar el valor de la resistencia. Los estándares para los registros de codificación de colores están definidos en las normas internacionales IEC 60062. Este estándar describe la codificación de colores para resistencias con extremos axiales y el código numérico para resistencias SMD.

Existen varias bandas para especificar el valor de resistencia. Incluso especifican tolerancia, confiabilidad y tasa de falla. La cantidad de bandas varía de tres a seis. En el caso del código de 3 bandas, los dos primeros indican el valor de resistencia y la tercera banda actúa como multiplicador.



Código de colores de resistencias de tres bandas

  • El código de colores de tres bandas es muy raramente utilizado.
  • La primera banda de la izquierda indica la primera cifra significativa de la resistencia.
  • La segunda banda indica el segundo número significativo.
  • El tercero La banda indica el multiplicador.
  • La tolerancia para tres resistencias de banda generalmente es del 20%.
  • La tabla de códigos de color correspondiente a tres resistencias de banda se muestra a continuación.



Código de Color de Resistencia de Tres Bandas

Código de Color de Resistencia de Tres Bandas

Por ejemplo, si los colores en la resistencia están en el orden de Amarillo, Violeta y Rojo de la izquierda, entonces la resistencia se puede calcular como

47 × 102 ± 20%. Esto es 4.7 KΩ ± 20%.

Esto significa que el valor de resistencia se encuentra en la región de 3760Ω a 5640Ω.

Four Band ResistorColor Code

  • El código de color de cuatro bandas es la representación más común en las resistencias.
  • Las primeras dos bandas de la izquierda se usan para indicar el primer y segundo dígito significativo de resistencia.
  • La tercera banda es usado para indicar el multiplicador.
  • La cuarta banda se usa para indicar tolerancia.
  • Hay una brecha significativa entre la tercera y la cuarta banda. Esta brecha ayuda a resolver la dirección de lectura. La tabla de códigos de color para cuatro resistencias de banda se muestra a continuación.

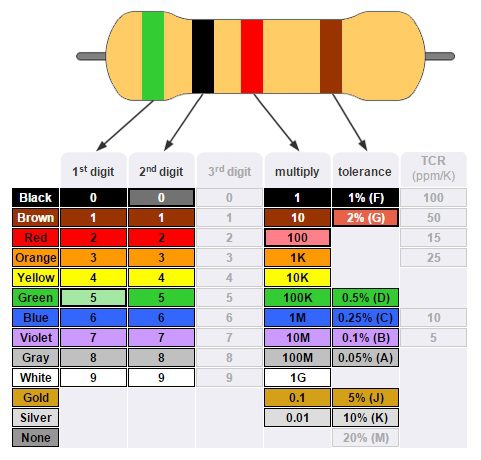

 Four Band ResistorColor Code

Four Band ResistorColor Code

Por ejemplo, si los colores en una resistencia de cuatro bandas están en el orden Verde, Negro, Rojo y Amarillo, entonces el valor de resistencia se calcula como 50 * 104 ± 2% = 500KΩ ± 2%.

Five Band ResistorColor Code

Las resistencias de alta precisión tienen una banda adicional que se utiliza para indicar el tercer valor significativo de la resistencia. El resto de las bandas indican las mismas cosas que el código de color de cuatro bandas.

  • Las primeras tres bandas se utilizan para indicar los primeros tres valores significativos de resistencia.
  • Cuarto y las quintas bandas se usan para indicar multiplicador y tolerancia respectivamente.
  • Hay una excepción cuando la cuarta banda es Oro o Plata. En este caso, las dos primeras bandas indican los dos dígitos significativos de resistencia.
  • La tercera banda se usa para indicar el multiplicador, la cuarta se usa para tolerancia y la quinta se usa para indicar el coeficiente de temperatura con unidades de ppm/K. La tabla de códigos de colores para cinco resistencias de banda se muestra a continuación.

 Five Band ResistorColor Code

Código de resistencia de banda de cinco bandas

Por ejemplo, si los colores en una resistencia de cinco bandas están en el orden Rojo, Azul, Negro, Naranja y Gris, entonces el valor de resistencia se calcula como 260 × 103 ± 0.05 = 260 KΩ ± 0.05%.

Six Band ResistorColor Code

  • En el caso de las resistencias de alta precisión, hay una banda adicional para indicar el coeficiente de temperatura.
  • El resto de las bandas son iguales que las resistencias de cinco bandas.
  • El color más común usado para la sexta banda es el negro que representa 100 ppm/K.
  • Esto indica que para un cambio de 100 ° C en temperatura, puede haber un cambio de 0.1% en el valor de la resistencia.
  • En general, la sexta banda representa el coeficiente de temperatura. Pero en algunos casos puede representar la fiabilidad y la tasa de fallos.

La tabla de códigos de colores para seis resistencias de banda se muestra a continuación

 Código de resistencia de seis bandasColor

Código de color de resistencia de seis bandas

Por ejemplo, si los colores en una resistencia de seis bandas están en el orden Naranja, Verde, Blanco, Azul, Dorado y Negro, entonces la resistencia se calcula como 359 × 106 ± 5% 100 ppm/K = 359MΩ ± 5% 100 ppm/K.

Codificación de la carta de tolerancia para resistencias

El código de la letra para la tolerancia se muestra a continuación

  • B = 0.1%
  • C = 0.25%
  • D = 0.5%
  • F = 1%
  • G = 2%
  • J = 5%
  • K = 10%
  • M = 20%

K y M no se debe confundir con kilo y mega ohmios.

Código de resistencia SMD

Hay tres tipos de sistemas de codificación utilizados para marcar las resistencias SMD. Son

  • Codificación de tres dígitos
  • Codificación de cuatro dígitos
  • Codificación E96

Código de tres dígitos

En tres dígitos, los dos primeros números indican el valor significativo de la resistencia y el tercer número indica el multiplicador como 10 en caso de que el dígito sea 1, 100 en caso de que el dígito sea 2 o 1000 en caso de que el dígito sea 3 y así sucesivamente.

A continuación se muestra una resistencia SMD codificada de tres dígitos

 Código de resistencia SMD

Algunos ejemplos de códigos de tres dígitos son

450 = 45 * 100 = 45 Ω

221 = 22 * ​​101 = 220 Ω

105 = 10 * 105 = 1 MΩ

Si la resistencia es menor que 10Ω, entonces la letra R se usa para indicar la posición del punto decimal. Por ejemplo

3R3 = 3.3Ω

47R = 47 Ω

Four Digit Código

Para obtener más resistencias de precisión, se marca un código de cuatro dígitos. El cálculo es similar al código de tres dígitos. Los tres primeros números indican el valor significativo de la resistencia y el cuarto número indica el multiplicador.

A continuación se muestra una resistencia SMD codificada de cuatro dígitos

Algunos ejemplos en este sistema son

4700 = 470 * 100 = 470 Ω

1001 = 100 * 101 = 1 KΩ

7992 = 799 * 102 = 79.9 KΩ

Para resistencias inferiores a 100 Ω, R se utiliza para indicar la posición del punto decimal.

Por ejemplo,

15R0 = 15.0 Ω

serie E

Electronic Industries Association (EIA) especificó un sistema de valor preferido estándar para resistencias y se denomina serie E. IEC 60063 es un estándar internacional que define la serie numérica preferida en resistencias (y también para condensadores, inductores y diodos Zener). La codificación se basa en los valores de tolerancia y las diferentes series E disponibles son

  • E3 50% de tolerancia
  • E6 20% de tolerancia
  • E12 10% de tolerancia
  • E24 5% de tolerancia
  • E48 2% de tolerancia
  • E96 1% de tolerancia
  • E192 0.5, 0.25, 0.1% y mayores tolerancias
  • La codificación E3 ya no se usa y la codificación E6 se usa muy poco.
  • El sistema de codificación E96 se usa para resistencias de alta precisión con una tolerancia del 1%.

Hay un sistema de codificación separado en el sistema de marcado EIA E96. Este sistema usa tres figuras para marcar. Los primeros dos son números que indican los tres dígitos significativos del valor de resistencia. La tercera cifra es una letra utilizada para indicar el multiplicador.

Las marcas EIA E96 en una resistencia SMD son

El esquema de código EIA 96 para multiplicadores se muestra a continuación

CodeMultiplier Z0.001 Y o R0.01 X o S0.1 A1 B o H10 C100 D1000 E10000 F100000

El esquema de código EIA 96 para significantes los valores de resistencia se muestran a continuación

 Esquema de código EIA 96 para valores significativos de resistencia

Algunos ejemplos de EIA 96 el sistema de codificación es

92Z = 887 × 0.001 = 0.887 Ω

38C = 243 × 100 = 24.3 KΩ

Tabla de codificación de colores

La tabla de codificación de colores completa se muestra a continuación

Tabla de codificación de colores

Tabla de codificación de colores
