Las resistencias se utilizan para muchas aplicaciones en un circuito. Pero todas las resistencias no son adecuadas para todas las aplicaciones. Las resistencias se seleccionan usando diferentes parámetros.

Los códigos de colores de las resistencias ayudan a leer la resistencia, la tolerancia y el voltaje. Aparte de estos tres valores, hay otro parámetro importante requerido para usar la resistencia en un circuito. Esta es la potencia nominal de una resistencia. Es muy importante utilizar una resistencia nominal de potencia correcta en el circuito para evitar que el circuito se dañe.

¿Cuál es el significado de la clasificación de potencia?

  • La clasificación de potencia del resistor puede se define como la potencia máxima que una resistencia puede manejar de forma segura sin ningún daño.
  • Sabemos que la resistencia disipa el exceso de energía en forma de calor. La clasificación de potencia indica el calor máximo que una resistencia puede disipar de manera segura.
  • Al aumentar la potencia más por un porcentaje menor que la calificación, se quemará la resistencia.

¿Cómo se clasifican las resistencias?

  • La clasificación de potencia del resistor está clasificada en vatios, que son unidades de potencia. Por lo tanto, también se denomina potencia.
  • En general, más grande es la resistencia más poder que puede manejar.
  • A medida que la potencia de la resistencia aumenta el costo también aumenta.
  • Las resistencias generalmente comienzan desde 1/8 de vatio hasta muchos kilovatios. La potencia del resistor se puede notar al ver el tamaño de la resistencia.

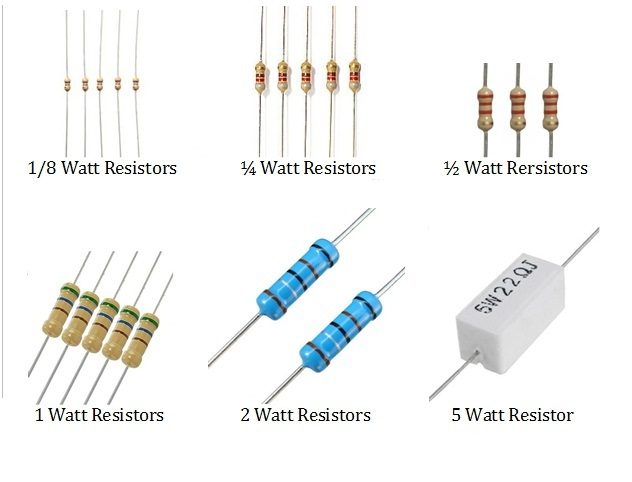

Las resistencias con alto vataje se llaman resistencias de potencia. A continuación se muestra la figura que muestra las resistencias con su potencia.

 potencia del resistor

¿Cómo determinar la potencia de una resistencia?

La potencia eléctrica se da como P = V x I

Donde v es voltaje

I es actual

De la Ley de Ohm, tenemos V = I × R

Donde R es resistencia

Por lo tanto P = I2 × R

Y P = V2/R

Por lo tanto, la disipación de potencia en una resistencia puede calcularse ed utilizando cualquiera de las siguientes ecuaciones estándar

  • Potencia P = V × I
  • P = I2 × R
  • P = V2/R

Aquí hay un ejemplo para calcular la clasificación de resistencia que se utilizará en un circuito.

Considere un circuito que alimente un led con una tensión de fuente de 12v y una resistencia de 800 ohmios. Ahora, ¿qué resistencia de vataje se puede utilizar en el circuito?

Sabemos V = 12v, R = 800 ohmios. Ahora calculamos la corriente

I = V/R = 12/800 = 0.015 = corriente de 15 mA.

Así la potencia disipada por la resistencia se calcula usando P = 12x15x10-3 = 0.18 watts

Por lo tanto, se debe usar una resistencia de 1/4 vatios aquí. Usar una resistencia de 1/8 vatios dañará el circuito.

Resistencias de potencia

  • Las resistencias que están diseñadas para manejar alta potencia se llaman resistencias de potencia.
  • Las resistencias con una potencia nominal de al menos 5W vienen bajo resistencias de potencia.
  • El material utilizado para la construcción de resistencias de potencia debe ser de alta conductividad térmica.
  • Las resistencias de potencia a menudo vienen con calor fregadero que les ayuda a disipar el calor.

Resistencias de potencia enrolladas por cable

  • Las resistencias de potencia enrolladas por cable son comunes, pero también se pueden encontrar en otros tipos.
  • Si las resistencias bobinados de aleación de nicromio se utilizan con pintura de esmalte no conductiva adecuada, pueden soportar temperaturas de hasta 4500C.

Resistencias de rejilla

  • Las resistencias de rejilla se usan para soportar grandes cantidades de corrientes.
  • Pueden soportar una corriente de hasta 500 A y pueden tener valores de resistencia tan bajos como 0.04 Ω.
  • La construcción de resistencias de rejilla incluye dos electrodos con grandes bandas de metal conectadas entre sí en forma de matriz.
  • Las resistencias de red se utilizan como resistencias de tierra, resistencias de frenado y filtros de armónicos para subestaciones eléctricas.

Resistencias de agua

  • La construcción incluye tubos que transportan solución salina con electrodos conectados en ambos extremos del tubo.
  • La concentración de solución salina o agua salada determinará la resistencia.
  • Porque de la presencia de agua en los tubos, las resistencias de agua proporcionan una gran capacidad de calor, que a su vez da como resultado una alta disipación de potencia.

Resistencias de potencia SMD

Las resistencias de potencia también pueden fabricarse en forma de superficie Dispositivos montados.

Debido a su pequeño tamaño, la capacidad de disipación de potencia de las resistencias SMD es menor que las resistencias de tipo rejilla y de agua.

Por lo general, la potencia disipada por las resistencias SMD está en orden de pocos vatios. El rango de potencia disipado por diferentes tipos de resistencias de potencia es el siguiente

  • Resistencias SMD de 5 W o menos
  • Heridas helicoidales de 50 W o menos
  • Edge Wound 3.5 KW o menos
  • Resistencias de rejilla de 100 KW o menos
  • Resistencias de agua de 500 KW o menos

Aplicaciones de las resistencias de potencia

Las resistencias de potencia son utilizado en aplicaciones donde necesitamos disipar una gran potencia. Algunas de las aplicaciones de las resistencias Power son

  1. Los frenos del motor en locomotoras pesadas y los tranvías usan resistencias de potencia. Las locomotoras se mueven a gran velocidad y poseen una gran energía cinética. Al detener estas locomotoras de alta velocidad, su energía cinética se convierte en calor. Dependiendo de la velocidad de las locomotoras, la cantidad de calor generado puede ser del orden de pocos kilovatios. Los frenos de disco clásicos no se pueden usar ya que se desgastan fácilmente. Por lo tanto, los frenos regenerativos o las resistencias de alta potencia en forma de resistencias Grid se utilizan en locomotoras.
  2. Las resistencias de potencia se utilizan como resistencias de tierra para limitar corrientes de falla, altas tensiones y actuar como relés protectores. Estas resistencias pueden tener una clasificación de hasta 8 kiloamperios.
  3. Las resistencias de potencia se utilizan como resistencias de carga en turbinas y fuentes de alimentación ininterrumpida. Pueden diseñarse para proporcionar una resistencia ajustable y pueden disipar una potencia de hasta 6 megavatios. Debido a esta alta disipación de potencia, las resistencias de carga están equipadas con un eficiente sistema de enfriamiento para controlar la temperatura y evitar que los dispositivos se quemen.
